GF-W5000 UDI噴碼機 高賦碼
1參數信息
| 產品型號 | GF-W5000噴碼機 |
| 噴頭參數 |
l 噴頭類型：全進口工業壓電噴頭 l 噴頭材質：全鋼 l 噴嘴數量：1280個 l 噴嘴列間距：0.55mm l 噴嘴間距：約0.1693mm/列 l 墨滴：7~35Pl可變墨滴 l 噴嘴排數：4排 l 最大噴印寬度：54.1mm |
| 操作界面 | 尺寸：10.2 inch(英寸) |
| 觸摸屏 | 電阻式觸摸屏、電容式觸摸屏 |
| 硬件接口 |
l USB2.0接口 l RS232接口 l 固化燈接口 l 編碼器接口 l 觸發器接口 |
| 防護等級 | IP54 |
| 工作環境 |
l 工作溫度：0℃-45℃（最佳10℃-32℃） l 濕度：15%-75% l 防護要求：要有良好的接地 |
| 產品規格 |
l 結構：不銹鋼外殼 l 電源：AC220V/50HZ l 系統功耗：最大功耗120W l 設備重量：約30kg l 機器尺寸：630*450*300mm l 噴頭尺寸：360*125*50mm |
| 技術參數 |
l 噴頭壽命：300億次噴頭出墨 l 噴印距離：1mm-5mm,最佳1-3mm l 噴印內容長度：0.4m l 噴印速度：0-80米/分鐘（墨量1）（材料/分辨率/環境/平臺等因素決定） l 噴頭縱向精度：600DPI l 噴頭橫向精度：600DPI-1200DPI l 運動方式：從左往右 l 噴印方向：可調正向、逆向、垂直向下；程序上可調上下倒轉，左右翻轉 固化類型：LED-UV固化 |
| 產品特點 |
l 字庫支持：內置多種常用字庫，另外支持字體導入功能，用戶可導入自己的字體。 l 輸入法：支持拼音輸入法、手寫輸入法等 l 二次開發：軟件提供接口支持二次開發 l 材料類型：鋁板、瓷磚、玻璃、木板、金屬片、亞克力板、塑料、皮革等平面材 料以及袋子、紙盒等產品 l 適用產品：如手機顯示屏、飲料瓶蓋 、 食品外包裝袋、藥盒、塑鋼門窗、鋁合 金、電池、塑料管材、鋼板、電路板、芯片、編織袋、雞蛋、剎車片、手機外殼紙箱、 電機、變壓器、水表內盤、石膏板、PCB線路板、外包裝等 l 噴印內容：系統支持噴印一維條碼、二維條碼、藥品監管碼、追溯碼、數據庫、 可變文字、圖片、logo、日期、時間、批號、班別和流水號等內容。并且可以靈活設計版面、內容、噴印位置。 |

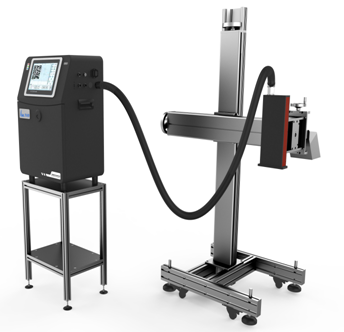

2結構說明
| 1 | 手輪：通過搖動可以控制主機上下移動 | 6 | 支架底座 |
| 2 | 支架主體：側面有尺寸刻度 | 7 | 支架固定螺絲：往下擰4個固定螺絲可以固定支架，往上擰可以使用滑輪 |
| 3 | 橫軸 | 8 | 主機放置架 |
| 4 | 噴頭總成 | 9 | 噴碼機主機：噴碼機操作界面 |
| 5 | UV燈：可掛載UV固化燈 |

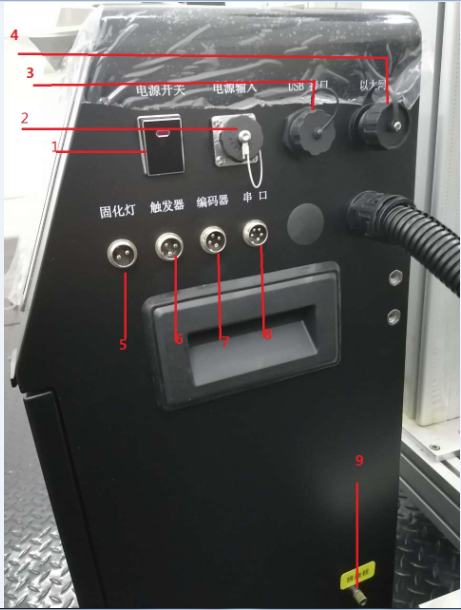

3接口說明
| 1 電源開關 | 2 電源接口 |
| 3 USB接口 | 4 以太網接口 |
| 5 固化燈接口 | 6 觸發器接口 |
| 7 編碼器接口 | 8 RS232串口 |
| 9 機箱接地柱 |
