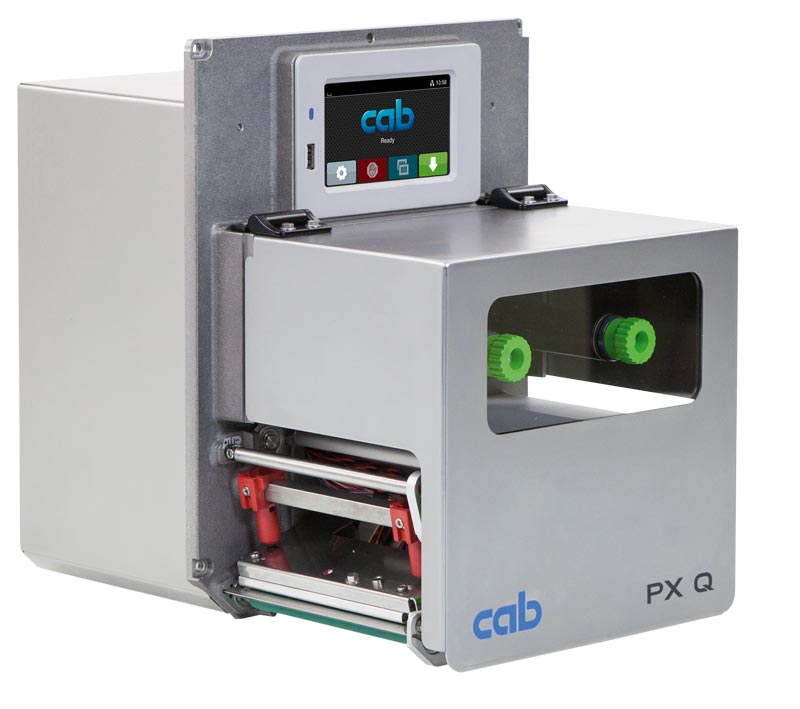

打印模塊 PX Q4
工業應用上的全自動打印及貼標
性能完美、高可靠度、易于操作且極少因維修保養而須暫停使用！打印及剝離模塊 PX Q 專為工業應用上的全自動打印及貼標所設計。PX Q 系列能夠與任何裝配位置做整合，也能夠處理復雜的貼標工作。
所有打印機構皆穩固組裝于可抗變形的鑄鋁機殼內。食品安全級涂層及不銹鋼外殼使打印模塊 PX Q 搭配出色功能的優秀外型臻于完美。PX Q 系列的打印引擎相容其他品牌機器之固定螺絲孔位。
多元應用機種
精準打印的工業應用機種
出紙方向
所有打印模塊皆提供向左及向右出紙的版本。使用 PX Q4 時可選用 300 及 600 dpi 的打印分辨率。PX Q4.3 及 PX Q6.3 提供了 203 及 300 dpi 的選擇。

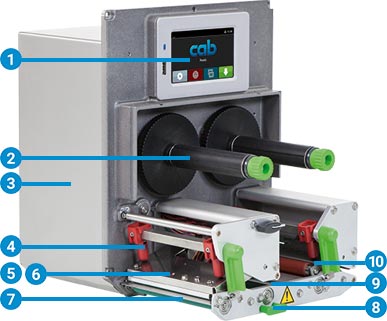

技術細節
技術細節
1 操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定。
2 碳帶供應軸及回收軸
軸心三片旋緊式設計可快速簡單地更換碳帶。
3 堅固底座機構
一體成型鑄鋁打造。所有打印機構皆穩固組裝于支架底座上。
4 打印頭立柱
一個立柱固定于內側；另一個立柱調整至標簽邊緣，確認打印品質良好后就定位。
5 打印頭
所有同樣寬度的打印頭可任意替換。簡單幾個步驟就能更換打印頭。
6 節省碳帶裝置 ( 選配品 )
在標簽進紙的同時，打印頭會抬起且碳帶會停止轉動。
7 卸除打印滾軸
裝卸簡易的設計便于進行清潔或更換磨損的打印滾軸。
8 方便更換耗材
插入標簽紙卷后推到側邊底部。使用撥桿能鎖定打印頭和標簽固定滾軸。
9 標簽感應器
搭配穿透式及反射式感應器以精準定位標簽上的打印位置并偵測標簽后緣。
10 標簽回紙功能
標簽剝離之后，下一張標簽會退回打印頭后方。借此確保標簽前緣仍可打印并防止殘膠因長時間等待而溢出。使用敏感材質時，打印頭可抬起以避免碳帶起皺折。
打印精準度
標簽尺寸越小，對打印精準度的要求越高。借由調整校正，打印的最大偏差值可降低為 ±0.2 mm。
Printing icon 進行貼標作業
Menu 跳至選單
Reprint 重復打印最后一張標簽
Interrupt 中斷及繼續打印工作
Stop 停止及刪除所有打印工作
Label feed 標簽進紙
會隨著安裝方向轉換為橫屏或豎屏。
旋轉 90° 的貼標主機
視頻導覽
設定選項 打印參數
操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
1 LED 燈顯示：開機
2 狀態列：接收打印資料、記錄資料串流、碳帶將耗盡預警、插入 SD 記憶卡 / U 盤、藍芽、WLAN 無線網絡、以太網絡、USB Slave 傳輸接口、時間
3 狀態通知：待機、暫停、每筆打印工作完成的標簽數量、已就剝離位置的標簽、等待外部信號
4 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
5 操作
Printing icon 進行貼標作業Menu 跳至選單Reprint 重復打印最后一張標簽Interrupt 中斷及繼續打印工作Stop 停止及刪除所有打印工作Label feed 標簽進紙會隨著安裝方向轉換為橫屏或豎屏。
旋轉 90° 的貼標主機
視頻導覽
設定選項 打印參數
調整標簽打印定位 Y 選擇打印速度
外接操作面板
功能與貼標主機上的操作面板相同
屏幕的顯示會隨著擺橫或擺直轉換。
可依需求選擇使用外接操作面板或貼標主機內建的操作面板。
貼標主機連接埠：USB 2.0 高速裝置
1 LED 燈顯示： 開機
2 USB 插槽 維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
3 USB 傳輸線，長度 1.8 至 16 m
長度如超過 3 m 則只能使用規定的傳輸線；規格尺寸請參見安裝說明
規格資料
1.較小、較薄的材質或黏性強的標簽可能會有所限制。關鍵應用必須提前測試。
2.碳帶寬度應和標簽大致相同以避免皺折的產生。
